Analizzatore ultrasonico di impedenza di alta precisione che collauda trasduttore piezoelettrico ceramico

1pcs
MOQ
$2000-4000
prezzo
Analizzatore ultrasonico di impedenza di alta precisione che collauda trasduttore piezoelettrico ceramico
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Evidenziare:

strumento di impedenza

,

metro ultrasonico di cavitazione

Informazioni di base
Luogo di origine: CN
Marca: CCWY
Certificazione: CE ROSH TUV
Numero di modello: CCWY
Termini di pagamento e spedizione
Imballaggi particolari: scatola
Tempi di consegna: SULLE AZIONE
Termini di pagamento: T/T
Capacità di alimentazione: MESE 20.000.PER
Descrizione di prodotto



Analizzatore ultrasonico di impedenza di alta precisione che collauda trasduttore piezoelettrico ceramico



Analizzatore ultrasonico di misurazione ad alta potenza di impedenza di frequenza





L'analizzatore dell'impedenza pricipalmente è usato per l'analisi dell'impedenza dell'elemento di piezzoelettricità e
calcolo di parametro. Prima di usando l'elemento di piezzoelettricità, dovete sapere
i suoi parametri importanti: frequenza Fs, frequenza di antiresonance Fa di risonanza, mezza
potere F1 e F2, l'entrata massima Gmax, capacità diretta C0 del punto, dinamica
resistenza (R1, C1, L1), capacità libera CT, costante dielettrica libera 33T,
fattore di qualità meccanico Qm, fattore di accoppiamento elettromeccanico Keff, aereo
fattore di accoppiamento elettromeccanico KP ecc.

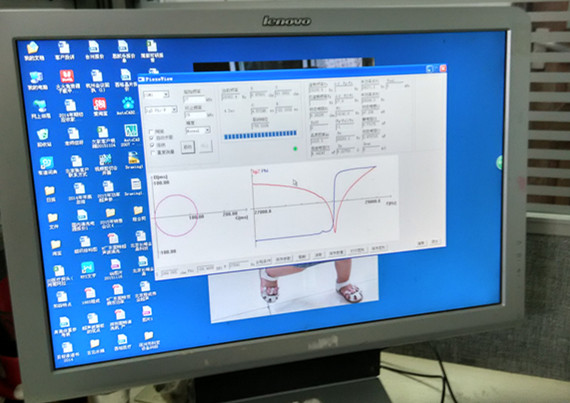

Questo strumento può misurare la curva caratteristica di entrata dell'elemento di piezzoelettricità
(l'entrata è uguale a reciproco dell'impedenza) ed analizzi ed estragga
i parametri sopra stati necessari. Con questo strumento, potete guadagnare la caratteristica quattro
curve dell'elemento di piezzoelettricità (grafico caratteristico di entrata, impedenza
grafico caratteristico, grafico coordinato di entrata, grafico coordinato di impedenza).
Inoltre, è facile da conservare e stampare il risultato misurato.

Questo strumento combina l'hardware ed il software del PC per l'analisi dell'impedenza.
il sistema di hardware finisce la misura dell'impedenza ed il software del PC finisce il potere dell'estrazione dell'analisi e di parametro dell'impedenza.

Questo strumento è utilizzato per la guida della prova dell'elemento di piezzoelettricità ed usando.
È una soluzione sintetica di misura e di analisi dell'elemento di piezzoelettricità.
Inoltre, può valutare e verificare i parametri dell'elemento di piezzoelettricità.





Tipo

C220

C320

Gamma di frequenza

1KHZ-500Khz

1Khz-1Mhz

Indice di misura

Tutto il parametro, grafici



Accuratezza di misura

<>

<>

Velocità di misura

10 secondi/pezzo (equivalente

a 600 punti di ricerca)

5 secondi/pezzo (equivalente

 a 600 punti di ricerca)

Accuratezza di frequenza

±15ppm

±5ppm

Risoluzione di fase

0,15 gradi

0,15 gradi

Temperatura dell'ambiente

10-40 cº

10-40 cº

Gamma di impedenza

1Ω~1MΩ

1Ω~1MΩ

Punto di frequenza

0.1Hz~any

0.1Hz~any

Applicazione

Prova ultrasonica dell'attrezzatura,

pulizia ultrasonica, saldatura a ultrasuoni,

medico ultrasonico

linea di produzione di ispezione di 1mhz sotto ceramico piezoelettrico







Gamma di frequenza: 1KHZ-1MHz

Punto di Min.Frequency: 0.1HZ

Accuratezza di misura: <>

Velocità di misura: cinque secondi per pezzi (equivalenti a 600 punti di ricerca)

Accuratezza di frequenza: ±5ppm

Accuratezza di fase: 0,15 gradi

Temperatura dell'ambiente: 10-40 cº

Gamma di impedenza: 1Ω~1MΩ

Punto di frequenza: di meno che 1MHZ



Analizzatore ultrasonico di impedenza di alta precisione che collauda trasduttore piezoelettrico ceramico 0



Frequenza di risonanza: Fs

Frequenza di metà potenza: F1 e F2

Entrata reale massima al Fs: Gmax

Resistenza dinamica: R1

Anti frequenza di risonanza: Fp

Fattore di qualità meccanico: Qm

Capacità libera: CT

Induttanza dinamica: L1

Capacità dinamica: C1

Capacità statica: Co

coefficiente elettromeccanico dell'accoppiamento: Keff e la KP

Impedenza reale massima al Fp: Zmax



Servizio

La vostra indagine relativa al nostri prodotto & prezzo sarà risposta all'interno di 24hours.
· Il personale ben preparato & con esperienza è di rispondere a tutte le vostre indagini in inglese naturalmente.
· Orario di lavoro: 8:30 - 5:30 pm, lunedì a venerdì (UTC+8).
· I progetti del ODM & dell'OEM altamente sono accolti favorevolmente. Abbiamo forte gruppo di R & S qui da aiutare.
· La vostra relazione di affari con noi sarà confidenziale a tutti i terzi.
· Il buon servizio di dopo-vendita offerto, ottiene prego indietro se otteneste la domanda.


Introduzione della società:
Stabilito in 1999, la scienza e tecnologia il Co., srl di Pechino Cheng-cheng Weiye è un professionista

produttore in trasduttori ultrasonici, in attrezzature ultrasoniche ed in ceramica piezoelettrica.
Considerevolmente in 2004, abbiamo ricercato e sviluppato la nostra attrezzatura tubolare ultrasonica del trasduttore in un nuovo

il prodotto che gira l'inconveniente estremo ha determinato dalla conduttura e dalla pulizia di vuoto in un facile

 compito. Questo prodotto è stato ampiamente usato in distillazione, miscela e mulino per varie procedure chimiche e

ha ricevuto molto elogio dai nostri clienti.
