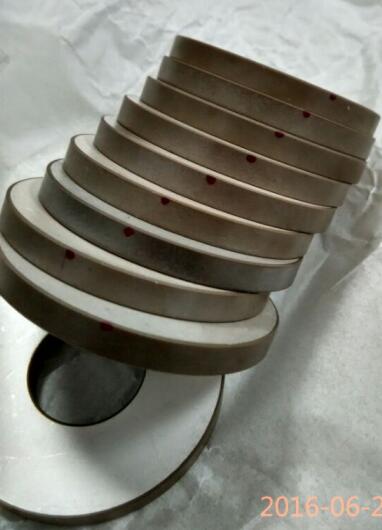

Elemento ceramico piezo-elettrico di alta efficienza P8 per la fabbricazione dell'attrezzatura ultrasonica
Ceramico piezoelettrico
Quando la tensione si applica alla ceramica piezoelettrica, la deformazione meccanica si presenterà con il cambiamento della tensione e della frequenza. D'altra parte quando vibrare la ceramica piezoelettrica, produrrà una tassa. Secondo questo principio, quando il vibratore è composto di due ceramici piezoelettrici o di forma di ceramico piezoelettrico e di lamina di metallo, chiamata elemento bimorph, applicante un segnale, emetterà la vibrazione ultrasonica dovuto piegare. Al contrario, quando una vibrazione ultrasonica si applica all'elemento bimorph, un segnale elettrico è generato. Sulla base del di cui sopra, la ceramica piezoelettrica può essere usata come sensori ultrasonici.
Il wafer ceramico piezoelettrico è dispositivi elettrici con una struttura semplice e la luce, con l'alta sensibilità, nessun campo magnetico si è sparsa senza straripamento, filo di rame e magneti, basso consumo energetico, inferiore costo, fabbricazione in serie facile ed i vantaggi di ampiamente usato. Adatto ad onda ultrasonica ed acustica che trasmette e che riceve, la ceramica piezoelettrica è relativamente ampia area e può anche essere usata per individuare la pressione e la vibrazione. Il principio di funzionamento è di utilizzare l'effetto piezoelettrico reversibile, la tensione applicata nell'audio e la voce.
Ceramico piezoelettrico di Descriptio:
Alta efficienza del ◊: alto parametro meccanico Q, la trasduzione efficiente fra elettricità e suono superiore a 95%.
Alta ampiezza del ◊: la forza del trasduttore è migliorata riparando il vibratore ad alta velocità direttamente sulla base della scanalatura di lavaggio con il bullone. Paragoni ad un vibratore magnetico di espansione, la sua ampiezza può essere migliorato superiore a 50%.
Buona resistenza al calore del ◊: una vasta gamma di temperatura di lavoro, di impedenza bassa di risonanza e di produttività di calore.
Buona costruzione del ◊: fissato dal bullone, facile per il montaggio, affidabilità alta.
Ceramico piezoelettrico di applicazioni:
ampiamente usato in tutti i tipi di trasduttore ultrasonico di sensor.ultrasonic. Rivelatori medici e ultrasonici ecc
Ceramico piezoelettrico di specifiche:
Dimensioni (millimetro) |
Capacità C (PF) |
Dissipazione debole del campo Tgδ (12v) |
Forte dissipazione del campo Δ di Tg (400v) |
Frequenza radiale Franco (chilociclo) |
Impedenza di risonanza La ZM (∩) |
Frequenza spessa Ft (chilociclo) |
Modulo dell'accoppiamento Kr (%) |
Fattore di qualità Qm |
Φ35*Φ15*5 |
1430±10% |
≤0.5% |
≤1.0% |
45.5±5% |
≤15 |
410 |
≥45 |
≥800 |
Ceramico piezoelettrico di vantaggio competitivo:
Alta efficienza del ◊
Alta ampiezza del ◊:
Buona resistenza al calore del ◊
Buona costruzione del ◊:
