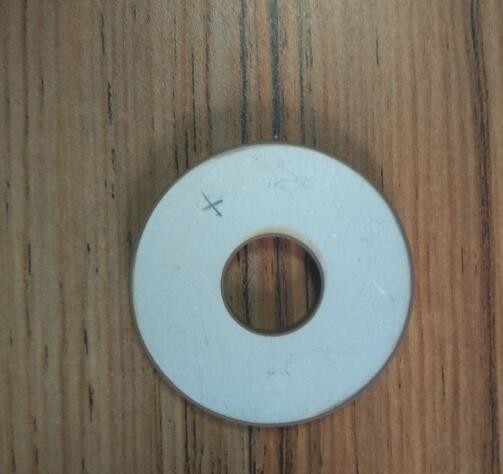

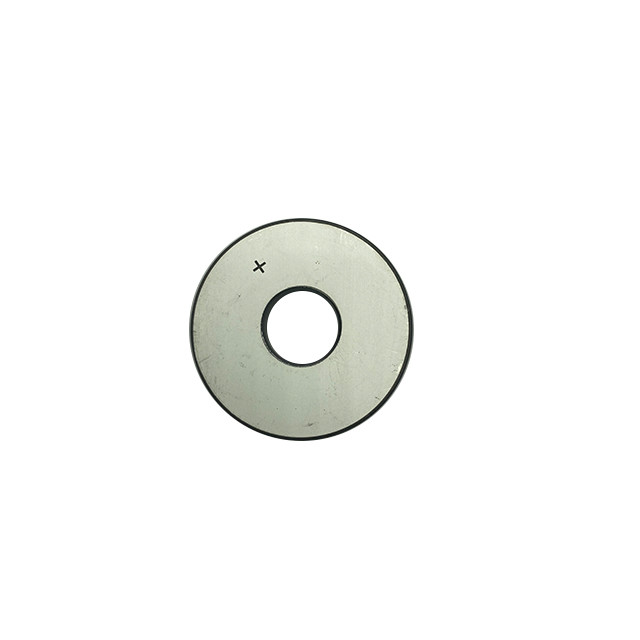

Anello ceramico piezo-elettrico del vario di forma del rifornimento della fabbrica di vibrazione disco piezo-elettrico piezoelettrico dei materiali ceramici
PZT-8
Specificazione:
|
Dimensioni (millimetro) |
Capacità C (PF) |
Dissipazione debole del campo Tgδ (12v) |
Forte dissipazione del campo Tgδ (400v) |
Frequenza radiale Franco (chilociclo) |
Impedenza di risonanza La ZM () |
Frequenza spessa Ft (chilociclo) |
Modulo di coppia Kr (%) |
Fattore di qualità Qm |
| Φ30/Φ10*5 | 1150±10% | ≤0.5% | ≤1.0% | 58.4±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ32/Φ10*5 | 1320±10% | ≤0.5% | ≤1.0% | 56.1±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ35/Φ15*5 | 1430±10% | ≤0.5% | ≤1.0% | 45.5±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ38/Φ15*5 | 1750±10% | ≤0.5% | ≤1.0% | 43.4±5% | ≤15 | 410 | ≥46 | ≥800 |
| Φ40/Φ15*5 | 1970±10% | ≤0.5% | ≤1.0% | 42.8±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ42/Φ15*5 | 2200±10% | ≤0.5% | ≤1.0% | 40±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ42/Φ17*5 | 2110±10% | ≤0.5% | ≤1.0% | 38.8±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ45/Φ15*5 | 2580±10% | ≤0.5% | ≤1.0% | 38.1±5% | ≤15 | 410 | ≥46 | ≥800 |
| Φ50/Φ17*5 | 3160±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 410 | ≥45 | ≥800 |
| Φ50/Φ17*6 | 2430±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 315 | ≥45 | ≥800 |
| Φ50*3 | 5800±10% | ≤0.5% | ≤1.0% | 46±5% | ≤10 | 681 | ≥50 | ≥800 |
Lista della prestazione ceramica piezo-elettrica di frequenza normale per PZT-44
|
Dimensione (millimetro) |
Capacità C (PF) |
Dissipazione debole del campo Tgδ (12v) |
Frequenza radiale Franco (chilociclo) |
Impedenza di risonanza La ZM (Ω) |
Modulo di coppia La KP (%) |
| Φ8xΦ3x2 | 250±15% | ≤0.5% | 198±5% | ≤30 | ≥40 |
| Φ10xΦ5x2 | 300±15% | ≤0.5% | 146±5% | ≤30 | ≥40 |
| Φ15xΦ8x4 | 360±15% | ≤0.5% | 95.5±5% | ≤35 | ≥39 |
| Φ25xΦ10x4 | 1250±15% | ≤0.5% | 62.8±5% | ≤20 | ≥39 |
| Φ30xΦ10x5 | 1440±15% | ≤0.5% | 57.5±5% | ≤20 | ≥40 |
| Φ32xΦ15x5 | 1480±15% | ≤0.5% | 46.8±5% | ≤20 | ≥40 |
| Φ35xΦ15x5 | 1750±15% | ≤0.5% | 43.8±5% | ≤20 | ≥39 |
| Φ38xΦ15x5 | 2250±15% | ≤0.5% | 41.5±5% | ≤15 | ≥39 |
| Φ40xΦ15x5 | 2500±15% | ≤0.5% | 40.0±5% | ≤15 | ≥39 |
| Φ45xΦ15x5 | 3300±15% | ≤0.5% | 36.5±5% | ≤12 | ≥40 |
| Φ50xΦ17x5 | 4050±15% | ≤0.5% | 32.8±5% | ≤12 | ≥40 |
| Φ50x3 | 7500±15% | ≤0.5% | 44.0±5% | ≤10 | ≥56 |
La ceramica piezoelettrica è un genere di materiale ceramico funzionale di informazioni che può convertire l'energia meccanica e l'effetto energia-piezoelettrico elettrico. Oltre a piezzoelettricità, la ceramica piezoelettrica inoltre ha le proprietà, l'elasticità, ecc. dielettrici ed è stata ampiamente usata nell'imaging biomedico, in sensori acustici, in trasduttori acustici, in motori ultrasonici, ecc. che la ceramica piezoelettrica è fatta usando i loro materiali per causare lo spostamento relativo dei centri della carica positiva e negativa dentro il materiale nell'ambito dell'azione dello sforzo meccanico, con conseguente polarizzazione, che conduce all'avvenimento delle spese rilegate con i segni opposti su entrambe l'estremità del materiale, cioè, l'effetto piezoelettrico. Ha caratteristiche sensibili. La ceramica pricipalmente è usata per fabbricare i trasduttori ultrasonici, trasduttori acustici subacquei, trasduttori elettroacustici, filtri ceramici, trasformatori ceramici, discriminatori ceramici, generatori ad alta tensione, rivelatori infrarossi, dispositivi di onda acustica di superficie, dispositivi elettro-ottici e giroscopi piezoelettrici, oltre a essere utilizzato nei campi alta tecnologia, è più per servire duro la gente nella vita quotidiana e nel lavoro per creare una migliore vita per la gente.
Le proprietà elettriche e magnetiche della ceramica elettronica della ceramica che può usare nell'industria elettronica sono chiamate ceramica elettronica. Ceramica elettronica infine ottenere ceramica con le nuove funzioni con controllo preciso della superficie, delle frontiere di grano e della struttura dimensionale. Può essere ampiamente usato nell'energia, in elettrodomestici, in automobili, ecc.
Lo sviluppo dei materiali ceramici elettronici è strettamente connesso allo sviluppo di chimica fisica, di fisica applicata, di chimica fisica del silicato, di fisica dello stato solido, dell'ottica, dell'elettricità, dell'acustica e dell'elettronica radiofonica. In Cina, la ceramica elettronica inoltre ha realizzato di conseguenza i grandi progressi.
La ceramica elettronica può essere divisa in cinque categorie secondo le loro funzioni ed usi: ceramica d'isolamento, ceramica del condensatore, ceramica ferroelettrica, ceramica a semiconduttore e ceramica dello ione.
Applicazione dei sensori automobilistici ceramici sensibili speciali
I sensori ceramici elettronici per le automobili sono richiesti a lungo di essere adatti nell'ambiente duro delle automobili (temperatura elevata, bassa temperatura, vibrazione, accelerazione, umidità, suono, gas di scarico) e dovrebbero avere le caratteristiche di piccola e riutilizzabilità leggera e buona e di ampia gamma dell'uscita. La resistenza al calore ceramica, la corrosione-resistenza, la usura-resistenza e le sue funzioni elettromagnetiche ed ottiche eccellenti potenziali completamente sono state utilizzate negli ultimi anni con l'avanzamento della tecnologia di fabbricazione. I sensori fatti dei materiali ceramici sensibili possono completamente incontrare sopra i requisiti.
Applicazione dei materiali ceramici nella tecnologia di spruzzatura dell'automobile
Negli ultimi anni, la tecnologia aerospaziale è stata ampiamente usata nella tecnologia di spruzzatura del film ceramico ed ha cominciato a applicarsi alle automobili. I vantaggi di questa tecnologia sono buon effetto termico, possono resistere alla temperatura elevata e pressione, la tecnologia matura e qualità stabile. Per raggiungere lo scopo della dissipazione a calore ridotto, la spruzzatura ceramica può applicarsi alle componenti della camera di combustione del motore, quale lo spruzzo di biossido di zirconio sulla cima dello spruzzo di biossido di zirconio e del pistone sulla fodera del cilindro. Dopo questo trattamento, il motore può ridurre la perdita di calore, ridurre la qualità del motore stessa, ridurre la dimensione del motore e riduce il consumo di combustibile.
Le proprietà elettriche e magnetiche della ceramica che può usare nell'industria elettronica sono chiamate ceramica elettronica. Ceramica elettronica infine ottenere ceramica con le nuove funzioni con controllo preciso della superficie, delle frontiere di grano e della struttura dimensionale. Può essere ampiamente usato nell'energia, in elettrodomestici, in automobili, ecc.
I materiali ceramici elettronici in ceramica elettronica, isolanti del substrato occupano la posizione più importante. In particolare, per i substrati d'isolamento o i materiali da imballaggio per i circuiti integrati avanzati, l'allumina densa di grande purezza ha sinterizzato i corpi con un'accuratezza dimensionale dei micrometri o di meno può essere usato. L'allumina densa di grande purezza ha le proprietà d'isolamento che i materiali del metallo non hanno e conducibilità termica che i polimeri fanno non.
Applicazione dell'ammortizzatore ceramico dell'automobile dell'allumina
La vibrazione di qualità superiore dell'automobile che attenua il dispositivo ha sviluppato con successo un ammortizzatore intelligente da completamente facendo uso dell'effetto piezoelettrico positivo di ceramica sensibile e dell'effetto electrostrictive dell'effetto piezoelettrico inverso della ceramica dell'allumina. dovuto l'uso delle componenti ceramiche della alto-sensibilità, questo tipo di ammortizzatore ha la funzione dell'identificazione del fondo stradale e può fare l'auto-regolazione, che può minimizzare la vibrazione dell'automobile dovuto il fondo stradale approssimativo.
